Norme de conception

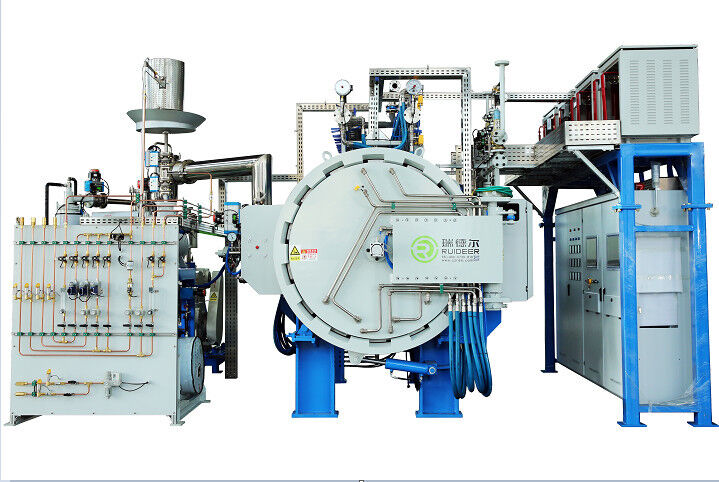

Legazle four de frittage sous pression est une structure de chauffage cyclique horizontale à double porte et à chambre uniquedConçus pour faciliter le chargement et le déchargement et l'entretien- Je vous en prie.Le processus est contrôlé automatiquement.avecverrouillage de sécurité.Opération continue à pleine charge réaliséeavec sa capacité maximale de300 fois de four par an ou 300 jours ouvrables par an.
En adoptant le chauffage par résistance à l'élément de graphite (faible tension, courant élevé) avec plusieurs unités de chauffage, chaque unité de température est contrôlée individuellement;TLe processus entier est contrôlé par l'automatisation informatique, la surveillance, le suivi, l'auto-diagnostic des défauts, la simulation, l'affichage et l'enregistrement.
Le processus est contrôlé par PLCetmachine de commande industrielle (Je suis...PC) pour réaliser le démarrage à clé de l'ensemble du processus, la surveillance dynamique en temps réel, économie de température, de pression, de vide et autres paramètresetun système d'alarme fiable.
Description de la fonction principale
Détection automatique des fuites sous pression positive et négative avant le démarrage du four
La détection des fuites est divisée en 3 étapes:détection des fuites sous pression positive dans le corps du four, détection des fuites sous pression positive dans le système de désaxage et détection des fuites sous pression négative dans le corps du four.
1.Détection de fuite sous pression positive du corps du four, gaz argon basse pression est rempli dans le corps du four par la barre de bus,la pression du four est détectée par l'émetteur de pression relative du four, et l'utilisateur peut définir la limite de pression supérieure et la limite de pression inférieure (en mbar).
2.Le corps du four passe par la détection des fuites de pression négative en aspirant le corps du four à travers le groupe de pompes.L'utilisateur peut définir la limite supérieure et la limite inférieure de la valeur de vide (unité: Pa).
3- détection de fuite sous pression positive du système de désaxage, l'azote à basse pression est chargé dans le réservoir de désaxage à travers le collecteur,la pression dans le réservoir est détectée par l'émetteur de pression relative du système de désaxage, et l'utilisateur peut régler les limites de pression supérieure et inférieure (en mbar).
Paramètre technique
| Fonctionnement validel'espaceJe ne sais pas. |
500 mm ×5Pour les appareils à commande numérique |
| Max. Pression de conception |
60une barre |
| Max. Pression de travail |
58 bar |
| Temps de mise sous pression |
Moins de 20 Min. (jusqu'à 58 bar, la pression de la source d'air est comprise entre 80 bar et 100 bar) |
| Vitesse de refroidissement |
≤6h ((fourneau vide,de 1450°C jusqu'à 100°C,température de l'eau ≤26°C,55 bar≤pression ar≤58 bar) |
| Puissance de chauffage |
430KVA |
|
Durée de vie de conception
de la coque du four |
20 ans |
| Max, un employé temporaire. |
1550°C (sous vide et sous pré-pressure gazeuse) |
