Débloquer la production de masse pour les composites cuivre/diamants: comment le four de 10MPa de Ruideer redéfinit la gestion thermique
Le goulot d'étranglement de l'industrie: performance contre évolutivité
Dans le monde en évolution rapide des télécommunications 5G, des lasers à haute puissance et de l'électronique de puissance des véhicules électriques, la gestion thermique n'est plus seulement un détail, c'est le facteur limitant.
Composites de cuivre/diamant (Cu/diamant)ont émergé comme la solution ultime, offrant des conductivités thermiques de600 à 900 W/m·KCependant, les fabricants luttent depuis longtemps contre deux obstacles essentiels:
- Le défi de l'"humidité":Pour forcer le cuivre à pénétrer dans le squelette du diamant, il faut généralement des revêtements coûteux ou des conditions de traitement extrêmes.
- Le défi du "coût":Le pressage à chaud sous vide traditionnel (VHP) est limité à de petits lots, ce qui rend le coût par pièce trop élevé pour une adoption commerciale de masse.
La solution est la RDE-5512-10MPa

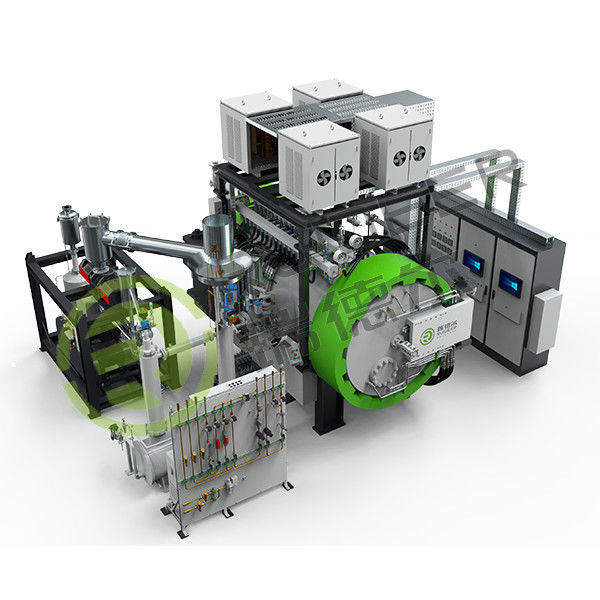

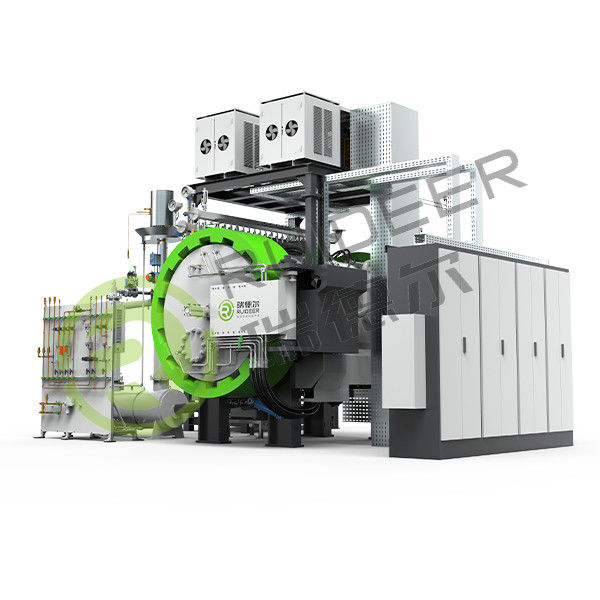

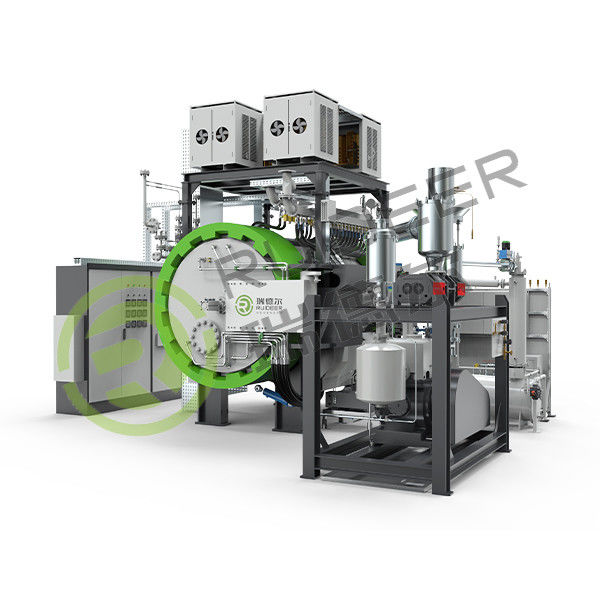

Ruideer est fier d'annoncer le déploiement industriel réussi de notreRDE-5512-10MPa Forneau de frittage sous pression de gazConçu spécifiquement pour les composites à matrice métallique haut de gamme, ce système a permis à nos clients d'atteindreproduction de masse en tonnesde dissipateurs de chaleur Cu/Diamond utilisant des systèmes avancés"La mise en conserve et l'infiltration de la pression du gaz"la technologie.
Pourquoi les principaux fabricants choisissent le RDE-5512-10MPa
1. Surmonter l'humidité avec une puissance de 100 bar
Alors que le frittage standard laisse souvent une porosité, le RDE-5512 offre une pression de conception massive de100 bar (10 MPa)Dans le processus d'infiltration en phase liquide (habituellement autour de 1240°C), le four agit comme une presse isostatique géante.Il utilise un gaz inerte à haute pression pour forcer mécaniquement le cuivre liquide dans les nanotubes de la matrice du diamant..
Densité quasi théorique et hermétique exceptionnelle, assurant une performance thermique constante même sans pré-traitements complexes de la surface du diamant.
2La taille d'or pour la production de masse
En s'éloignant des limites de taille des moules de pressage à chaud traditionnels, le RDE-5512 dispose d'une grande zone chaude efficace deLes mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil.Avec une capacité de charge dejusqu'à 1000 kg, les fabricants peuvent empiler des centaines de composants en une seule séquence.
Cette approche "High-Volume, High-Pressure" réduit la consommation d'énergie par unité et réduit considérablement les coûts de production.
3Contrôle de précision au point de solidification
La qualité du Cu/Diamond est définie pendant la phase de solidification du cuivre (~1085°C).Système de contrôle de la température multi-zones, assurant une uniformité exceptionnelle des≤ ± 5°Csur toute la longueur de 1200 mm de la zone chaude.
Une cristallisation uniforme sur l'ensemble du lot, maximisant les rendements pour les composants de haute valeur.
4Efficacité grâce au refroidissement rapide
Pour répondre aux exigences de la production industrielle, le système est équipé d'unSystème de refroidissement rapide à haute pressionIl peut refroidir une charge complète de 1450°C à des températures de manutention sûres en8 à 10 heures.
Des cycles de rotation plus rapides, permettant un calendrier de production fiable "un lot par jour".
Les spécifications techniques à première vue
| Caractéristique |
Spécification |
| Modèle |
RDE-5512 à 10 MPa |
| Zone chaude efficace |
Pour les véhicules à moteur à combustion |
| Max. Pression de conception |
100 bar (10 MPa) |
| Température maximale |
1550 °C(Modes sous vide et sous pression) |
| Uniformité temporaire |
≤ ± 5°C(Contrôle multi-zones) |
| Niveau de vide |
1 × 10−3 Pa /1 × 10−5 mbar |
| Capacité de charge |
1 000 kgJe suis désolé. |
La Ruideer RDE-5512-10MPa est plus qu'un simple four; c'est une plateforme éprouvée pour l'agrandissement des matériaux thermiques de nouvelle génération.Ruideer fournit la technologie robuste nécessaire pour rivaliser sur les marchés des semi-conducteurs et de la défense..
Contactez notre équipe d'ingénieurs aujourd'hui pour discuter de vos besoins en matière de frittage Cu/Diamond.
